LA SCATOLA

[Veldriss]

Avevo fatto fare al falegname 2 scatole per MU, ma aveva sbagliato le misure per cui me le aveva regalate perchè tanto sarebbero rimaste inutilizzate... le ho lasciate in cantina per anni, ormai sono 8 anni che sono lì... e fortunatamente soddisfano perfettamente le dimensioni di questo mio nuovo prototipo

Qui il progetto vista dall'alto:

[Veldriss]

Un esploso del contenuto vista ai "raggi X":


E in versione "realistica":


Ogni scatola e coperchio verranno imbottititi con 5 mm di gomme eva, 12 pannelli della mappa 380x600 mm Sp. 5 mm (quelli arancione) e poi 2 file di 5 scatole di circa 390x120 H=50 mm. ognuna.

[Veldriss]

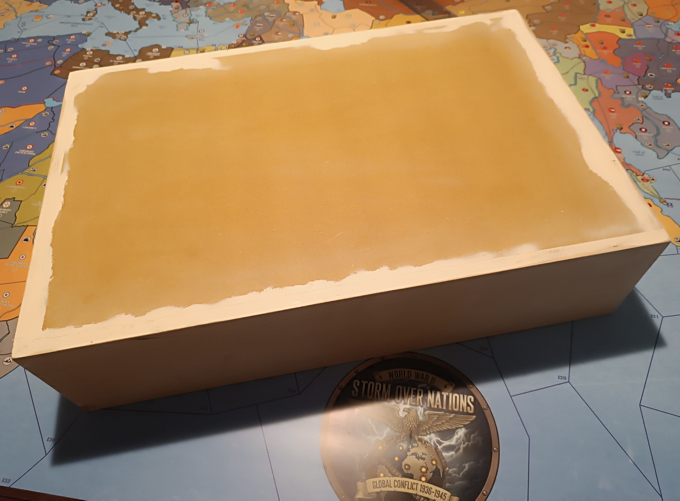

Sto carteggiando le scatole dopo averle stuccate per togliere le imperfezioni del legno:


Sto progettando con i lego gli ingombri dei vari slot nelle scatole giocatore... all'inizio pensavo di riuscire ad avere un'unica scatola alta 5 cm, ma le miniature sono piccole e dopo 25 mm di profondità iniziano a diventare difficili da usare; inoltre ho deciso di aggiungere varie tipologie di miniature oltre a quelle classiche, quindi mi servivano molti più slot.

Alla fine ho optato per 2 livelli per ogni scatola giocatore, ognuno alto circa 25 mm.


I lego sono spessi 8 mm, le pareti di cartone della scatola sono spesse 2 mm, quindi devo fare attenzione alle varie somme degli spessori e degli slot interni per poi ritagliare correttamente tutte i pezzi che compongono le 2 scatoline:


Quasi sicuramente gli slot saranno diversi da giocatore a giocatore, ad esempio le navi dei russi saranno molte meno di quelle americane, inglesi e giapponesi; oppure le divisioni corazzate o meccanizzate giapponesi saranno quasi inesistenti.

Adesso sto preparando un sistema di assemblaggio dei vari pezzi della scatola in modo che siano perfettamente perpendicolari tra loro:


Idem farò per le divisorie interne, inserirò dei distanziatori per posizionare le pareti interne.

[Veldriss]

Fissare le pareti esterne è il lavoro più "difficile", ma diciamo che ci sono riuscito abbastanza bene.

Ci ho messo un attimo a capire il sistema migliore per assemblare le varie pareti interne, poi mi sono ricordato che lo avevo già fatto per le scatole in laminato di MU (spessori in diagonale + elastici per tenere insieme il tutto mentre la colla fa il suo dovere):


e quindi in pochissimo tempo ecco il risultato (bisogna solo avere molta pazienza e precisione mentre si tagliano i vari listelli delle pareti):


Poi indurirò i bordi superiori con la colla tipo attack in modo che non si deformino nel tempo... probabilmente devo usare delle piccole calamite al neodimio per tenere insieme il livello superiore e il coperchio, oggi provo a cercare.

[Veldriss]

Tutti i bordi li ho ripassati con la colla tipo attack in modo da non deformarsi o sbriciolarsi nel tempo.
Avevo provato a posizionare le calamite al neodimio 4x2x1,5 mm con delle dime, ma la mattina successiva mi sono reso conto che avrebbero lavorato di taglio e quindi con una tenuta minore:


Quindi le ho staccate tutte, ho creato una supporto verticale 4x2 nei 4 spigoli interni e nelle mezzerie dei lati lunghi, ho incollato sulla sommità le piccole calamite con la faccia 4x2 rivolta verso l'alto (tutte orientate correttamente in modo che le scatole possono anche essere ruotate di 180° sul piano XY e le calamite funzionano sempre).

Poi gli ho dato una mano di colore con bomboletta:


Qui ho inserito le miniature (le quantità e le tipologie sono ancora da definire):


E qui scatole impilate una sull'altra con coperchio:


Più avanti penserò alla grafica sul coperchio (interno ed esterno in modo da avere ad esempio tabella setup interna e tabella unità esterna).
Adesso penso che passerò ai russi...

[Veldriss]

Ho finito di carteggiare le scatole dopo averle stuccate per togliere le imperfezioni del legno:


Verniciate solo esternamente e non ho passato la seconda mano apposta per dargli una colorazione meno omogenea, messi i paraspigoli e degli spessori in teflon (più spessi dei paraspigoli) nella parte inferiore per evitare di graffiare il tavolo:


Adesso sto finendo di imbottire l'interno per proteggere il contenuto (mappa modulare e scatole) da eventuali urti:


Per l'imbottitura ho comprato questo su amazon:
https://www.amazon.it/dp/B0FH4NMLHD

[Veldriss]

Ho provato con 3 o 4 AI per creare l'immagine della scatola, ma non è stato facile, soprattutto con le versioni gratuite a voglia a fare tentativi per ottenere qualcosa di decente... ovviamente molto dipende dal prompt e io probabilmente sono troppo sintetico... meglio se non vi mostro i fallimenti, o meglio, le "cagate" che mi proponevano la maggior parte delle volte.

Poi finalmente qualcosa di decente, non era perfetta, ma ci si poteva lavorare:


Ho dovuto fare parecchie modifiche, qualcuna in automatico con le AI, altre col classico fotoritocco, ma alla fine dovrei essere riuscito ad ottenere qualcosa di decente.
Questa invece dovrebbe essere l'immagine sulla scatola:

[Veldriss]

Non ho resistito, dovevo per forza aggiungere almeno 1 mezzo da sbarco
Ho fatto creare all'AI un paio di mezzi, ho scelto quello di sinistra, ritoccato, scontornato e poi inserito nell'immagine della scatola:


Ho acquistato la ferramenta su amazon:
https://www.amazon.it/dp/B0CNSKLW99


https://www.amazon.it/dp/B0D8WH9PBK


https://www.amazon.it/dp/B0FRM92RYF


Ho fatto stampare la grafica, ho finito di rivestire internamente le scatole e ho applicato grafica e ferramenta varie (cerniere, paraspigoli e chiusure):


Le cerniere sembrano ottime, nonostante siano solo 2 e relativamente piccole, la scatola rimane aperta da sola:

[Veldriss]

All'inizio pensavo di creare dei contenitori a parte per tutto il materiale condiviso come ad esempio dadi, token, soldi, carte, ecc ecc ecc, ma poi ho cambiato idea... il giocatore dovrebbe avere oggetti come i dadi o token specifici (come i dischetti con la propria bandiera) direttamente nella propria scatolina del giocatore.

Per cui ho deciso di riprogettare completamente tutto il sistema delle scatole giocatori (invece di avere 5 colonne di scatole larghe 120 mm, farò 4 colonne di scatole da 150 mm).

Ci saranno le fazioni principali, fazioni secondarie e fazioni non giocanti, le scatole saranno di 2 tipologie, da destra verso sinistra:

- coperchio compatibile con entrambe le scatole
- scatola utilizzata sia per le fazioni secondarie (con meno mezzi) o delle nazioni non giocanti
- scatola utilizzata solo per le fazioni primarie con più mezzi


Quindi per fazioni primarie come USA, Germania, Russia, Giappone, Regno Unito (compreso di Indie inglesi) e Italia ho previsto doppia scatola incastrate 1 sopra l'altra, mentre per le fazioni secondarie come Francia, Anzac, Cina, Australia ci sarà solo la scatola di mezzo:


Avendo 2 scatole grandi, nella prima metterò le 10 scatole dei giocatori: 6 scatole "doppie" e 4 scatole "singole"... nell'altra andranno i contenitori per i soldi, tabelle, token in comune, carte, ecc ecc.
